Tehnične specifikacije napajalnega modula 30KW 1000V
|
Električne ocene |
Vhodna napetost (AC) |
285~475V AC; 3-faza |
|
Pogostost |
45 ~ 55 Hz |
|
|
THD |
Polna obremenitev Manj kot ali enako 5 % |
|
|
Faktor moči |
Polna obremenitev Večja ali enaka 0,99 |
|
|
Izhodna moč |
30KW pri izhodni napetosti > 250V DC |
|
|
Največji izhodni tok |
120A |
|
|
Izhodno območje |
150V ~ 1000V DC |
|
|
Učinkovitost |
Večji ali enak 95,5% |
|
|
HMI |
LED lučka |
DA |
|
Upravljajte z ročico |
DA |
|
|
Deli |
Konektorji in kabli |
|
|
Komunikacija |
Protokol |
CAN vodilo |
|
Okoljske ocene |
Delovna temperatura |
Temperatura okolja: -40 stopinj ~ +50 stopinj, znižanje od 55 stopinj |
|
Temperatura shranjevanja |
Temperatura shranjevanja: -20 stopinj ~ +75 stopinj |
|
|
Metoda hlajenja |
Ventilatorsko hlajenje |
|
|
Skladnost |
Varnost |
CE certifikat |
Dimenzija pretvornika AC v DC
Glavne tehnične ovire električnega pretvornika AC v DC 30KW so v zasnovi topološke strukture in integracijskih zmožnostih. Ključne komponente polnilnega modula so napajalne naprave, magnetne komponente, upori in kondenzatorji, čipi, tiskana vezja itd. Ko polnilni modul deluje, trifazno izmenično napajanje popravi vezje aktivne korekcije faktorja moči (PFC) in pretvori v enosmerno napajanje za napajanje vezja za pretvorbo DC/DC. Programski algoritem krmilnika deluje na polprevodniško vklopno stikalo prek pogonskega vezja za nadzor izhodne napetosti in toka polnilnega modula, s čimer se polni baterijski paket. Notranja struktura polnilnega modula je zapletena in en izdelek vsebuje več kot 2500 komponent. Zasnova topološke strukture neposredno določa učinkovitost in zmogljivost izdelka, zasnova strukture za odvajanje toplote pa določa učinkovitost odvajanja toplote izdelka, ki ima visok tehnični prag.
Uporaba pretvornika AC v DC

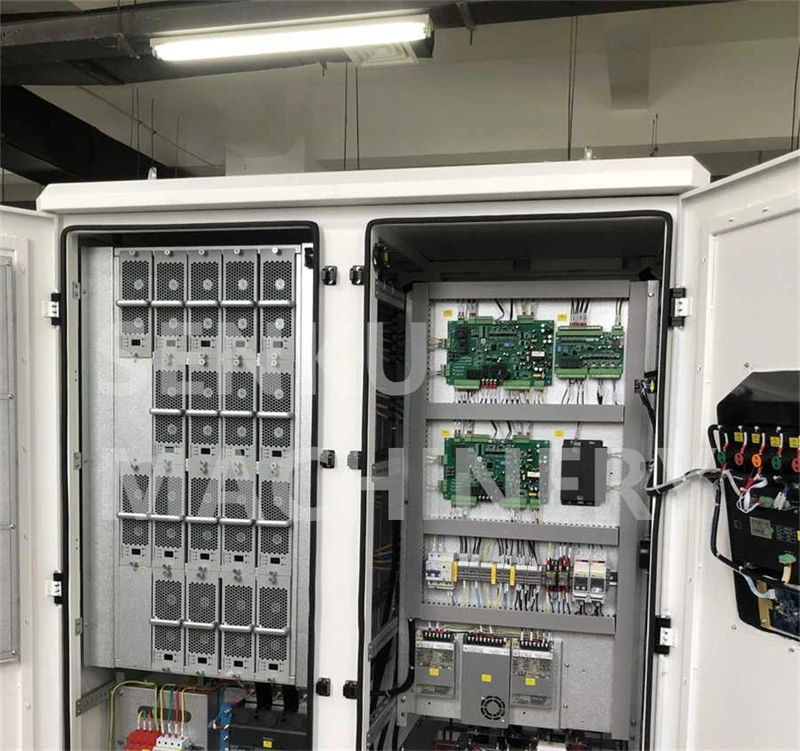

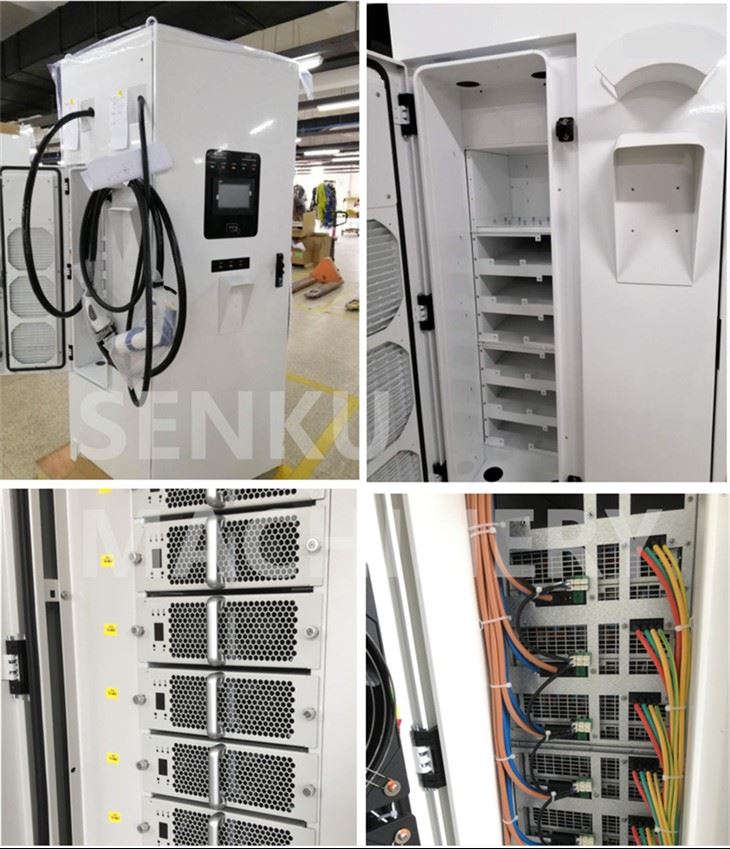

Napajalni modul 30KW /20KW AC / DC v DC je notranji napajalni modul za DC EV polnilnike in polnilne posode (CCS2 / CHAdeMo / GBT / CHAOJI) itd.
Lahko pretvori izmenično energijo v enosmerno, prav tako lahko pretvori višjo enosmerno napetost v nižjo raven, da izpolni zahteve za polnjenje paketa baterij.
Kateri paket uporabljate za napajalni modul za polnjenje električnih vozil?
En napajalni modul v škatli, škatla s škatlo iz pene v notranjosti, lahko dobro zaščiti izdelek, da se izogne poškodbam; Količina do 30 kosov bo pakirana z dodatno paleto za enostavno premikanje.
Nato postavite paleto na vsakih 24 kartonov in poskrbite za dobro zaščito, da zagotovite varnost modula med transportom.
Priljubljena oznake: električni avtomobilski pretvornik izmeničnega toka v enosmerni tok 30kw, električni pretvornik izmeničnega toka v enosmerni tok električnega avtomobila dobavitelji, proizvajalci, tovarna
Tehnične specifikacije napajalnega modula za električni avtomobil EV
|
AC vhod Električne ocene |
Vhodna napetost (AC) |
266~494VAC; 3-fazna nazivna napetost 380 V AC |
|
Največji izhodni tok |
50A |
|
|
Izhodno konstantno območje |
750V ~ 600V DC; 30KW 400 ~ 500 V DC; Večja ali enaka 20KW |
|
|
Pogostost |
45Hz - 55Hz (za AC vhod) |
|
|
THD |
Manj kot ali enako 5 % (več kot 50 % obremenitev) |
|
|
Faktor moči |
Večje ali enako 0,99 (polna obremenitev; v primeru AC vhoda) |
|
|
DC vhod Električne ocene |
Vhodna napetost (DC) |
400-860V DC (20 KW pri 600-800V DC vhodu) |
|
Največji izhodni tok |
33A |
|
|
Izhodno konstantno območje |
606V ~ 750V DC; 20KW |
|
|
Druge električne ocene |
Učinkovitost |
>95 % (polna obremenitev) |
|
Komunikacija |
Protokol |
LAHKO |
| Zaščitne lastnosti |
Vhod Zaščita pred prenapetostjo |
495~514 V AC |
|
Obnovitev vhodne prenapetosti |
470~488 V AC |
|
|
Vhod Zaščita pred prenizko napetostjo |
242~265 V AC |
|
|
Obnovitev vhodne podnapetosti |
272~296 V AC |
|
|
Vhod Zaščita pred prenapetostjo |
880 V DC |
|
|
Obnovitev vhodne prenapetosti |
870 V DC |
|
|
Vhod Zaščita pred prenizko napetostjo |
350 V DC |
|
|
Obnovitev vhodne podnapetosti |
370 V DC |
|
|
Napaka ventilatorja |
Izklop zaradi napake ventilatorja |
|
|
Zaščita pred izgubo vhodne faze |
Izklop zaradi izgube faze |
|
|
Izhodna zaščita pred kratkim stikom |
Opremljeno |
